TH系列環鏈斗式提升機

TH系列斗式提升機是HL型斗式提升機的更新?lián)Q代產品，該型提升機與HL型相比，具有輸送量大、提升高度高、運行平穩可靠、壽命長等優點。主要技術性能及參數符合有關國家標準和國際標準。


TH系列斗式提升機結構特點


⑴料斗斗容與實際填充量相近，加之運行速度提高，比相同斗寬的HL型斗式提升機的輸送量增大近一倍。

⑵上、下鏈輪采用組裝式結構，可方便更換輪緣，降低維修費用。

⑶下部采用重錘杠桿式張緊裝置，可自動恒定地保持張緊力，避免鏈斗打滑或脫鏈，有利于正常運轉。

⑷牽引件為高強度圓環鏈，經熱處理后具有較高的抗拉強度和耐磨性，因而使用壽命長。


TH系列斗式提升機料斗斗型及裝卸方式


本輸送機料斗有兩種斗型：Zh型為中深斗，一般適用于輸送濕、粘難拋出的物料，如濕沙、型砂、化肥、堿粉、粘土等；Sh型為深斗，一般使用于輸送干燥的、松散易于拋出的物料，如碎石、煤塊、水泥生料、礦渣和水泥等。


本機料斗為掏取式裝料，混合或重力式卸料，適于輸送堆積密度不大于1.5t/m ³的小塊粉狀，低琢磨性物料，物料溫度不超過250℃。其主要技術參數參見下表：

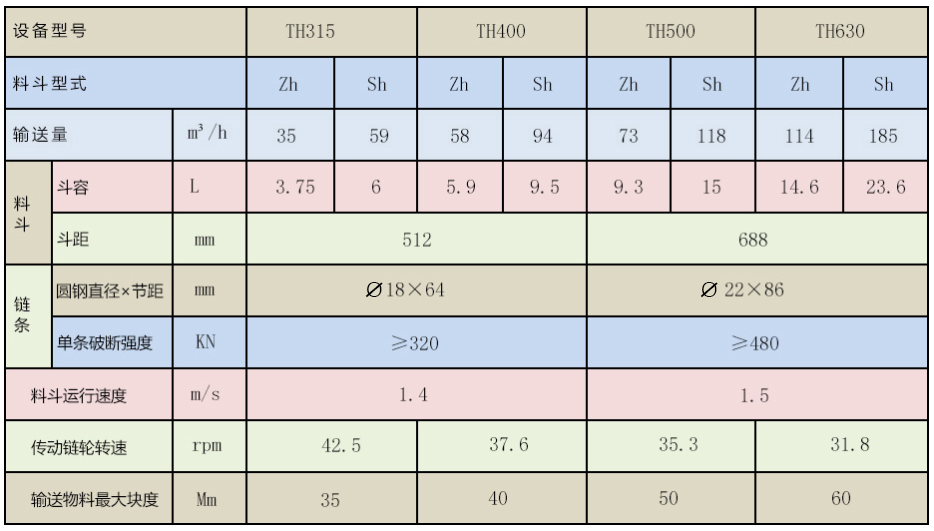

TH系列斗式提升機主要技術參數表


注：表中斗容為斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料特性求得ψ修正值，以此修正值計算輸送量。
